A193 B8MCL.2高压高温石化全螺纹螺柱

产品列表

联系我们

上海翔盛紧固件有限公司
地址：上海市嘉定区华亭工业园嘉行公路3018号
电话：021-36120068
传真：021-36120067
手机：13671637816
联系人：许工
邮箱：1376264343@qq.com

A193美标螺柱

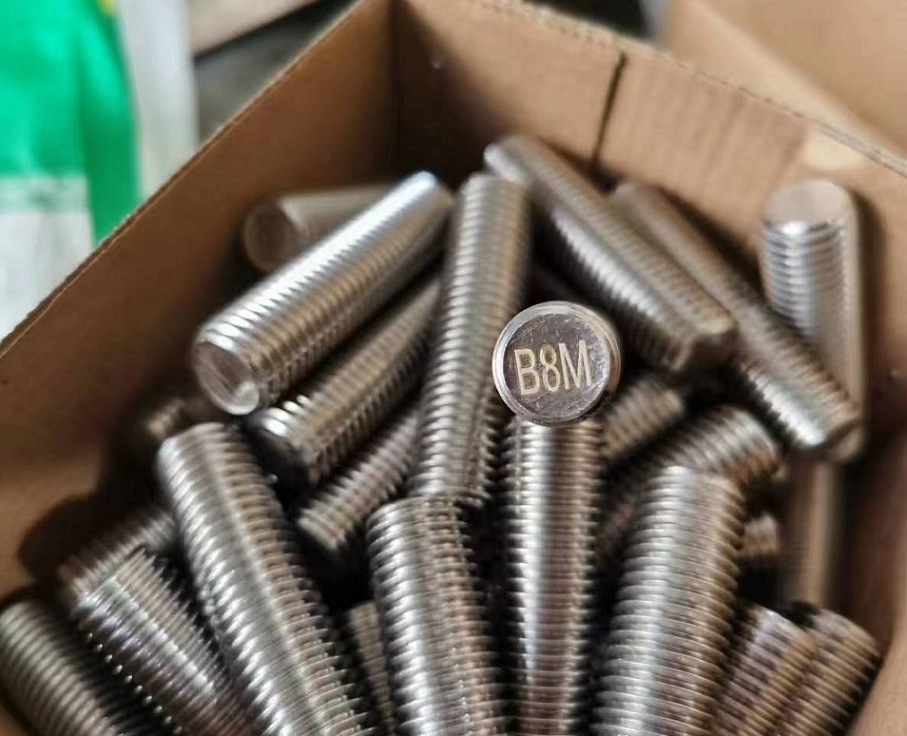

A193 B8MCL.2高压高温螺柱

A193 B8MCL.2高压高温石化全螺纹螺柱，执行标准：ASTM A193/A193M-2017 A193 B8M是不锈钢中常见的一种材质,多用于高温高压、低温高压的设备上.其中CL1/CL2是代表“等级1/等级2”的意思。该材料应应进行碳化物固溶处理，热处理：所有奥氏体不锈钢应进行碳化物固溶处理（对每一等级的特殊要求）,Class 2（2级）可以适用于棒材、线材和完工的紧固件。从室温加热，并在能使碳化铬进入溶体的温度下保持足够的时间，然后在足以防止碳化物析出的速度冷却。经过这些处理，该材料再经应变硬化以到达所要求的性能。都属于化工、阀门用高强度材料，抗拉强度在690N/mm²左右，小规格抗拉强度在760N/mm²，根据要求不同，强度等级不同，是美标高温螺栓用不锈钢.均采用国内外优质SUS316线材,保证了在成品之后的所有化学成分、力学性能均符合标准。

A19.B8MCL.2螺柱

美国材料实验协会的关于高温下使用的合金钢和不锈钢栓接材料代号 ,其中还包括A193M （公制）.细分为 A193B5,B6,B7,B7M,B16,｛(B8,B8A,B8C,B8CA,B8M,B8MA,B8M2,B8M3,B8NA,B8N.)这个是属于不锈钢｝ GRB8M只是材料牌号,并没有规定是什么产品尺寸（可以是外六角,内六角,双头螺柱,牙条...）,与之配套的螺母标准 ASTM A194/A194M（与高温高压下使用的螺栓配用的碳钢和合金钢螺母）.CL.2应该是材料等级主要使用与高温高压下的阀门管道 ,压力容器 ,法兰.

B8MCL.2全螺纹螺柱

在ASTM A193标准中规定:

1、阀门材料不锈钢系列中所使用的B8/B8M材料的紧固件需经过固溶处理,以达到标准规定的机械性能和硬度要求。

2、固溶处理:在轧制或锻造后冷却到室温,材料在一定温度和足够的时间内重新加热,以便碳化铭进入固溶体,然后以一定速度在空气中或液体介质中冷却,以防止碳化物析出,就是我们常说的固溶处理,主要是改善材料的机械性能和防腐性能。

3、印记①螺栓印记: "B8"或"B8M”; ②螺帽印记:“8”或"8M”

执行标准 Standard	材料类别 Material Type & Grade		公称尺寸 Normal Size (in.)	长度 Length	螺纹 Screw Thread	机械性能 Mechanical Requirement
执行标准 Standard	材料类别 Material Type & Grade		公称尺寸 Normal Size (in.)	长度 Length	螺纹 Screw Thread	σ_b (MPa)	σ_0.2 (MPa)	δ₄ (%)	ψ (%)	硬度 Hardness
ASME/ANSI B 16.5 ASME/ANSI B 18.2.1 ASME/ANSI B 1.1	A 193	B7	≤2.5	按合同规定 According to order	粗牙，8牙系列螺纹精度2A级 UNC, 8UN Accuracy of thread Grade 2A	≥860	≥725	16	50	≤HB321
		B7M	≤2.5			≥690	≥550	18		≤HB235
		B16	≤2.5			≥860	≥725	18		≤HB321
		B8/B8M/B8C/B8T (CL. 1)	所有直径 All diameters			≥515	≥205	30	50	≤HB223
		B8/B8C/B8T (CL. 2)	≤0.75			≥860	≥690	12	35	≤HB321
			＞0.75~1			≥795	≥550	15
			＞1~1.25			≥725	≥450	20
			＞1.25~1.5			≥690	≥345	28	45
		B8M (CL. 2)	≤0.75			≥760	≥655	15	45
			＞0.75~1			≥690	≥550	20
			＞1~1.25			≥655	≥450	25
			＞1.25~1.5			≥620	≥345	30
	A 453	660 B	所有直径 All diameters			≥895	≥585	15	18	HB248~341

美标统一英制螺纹-高温用合金钢螺栓材料（SA 193，SA 453）
