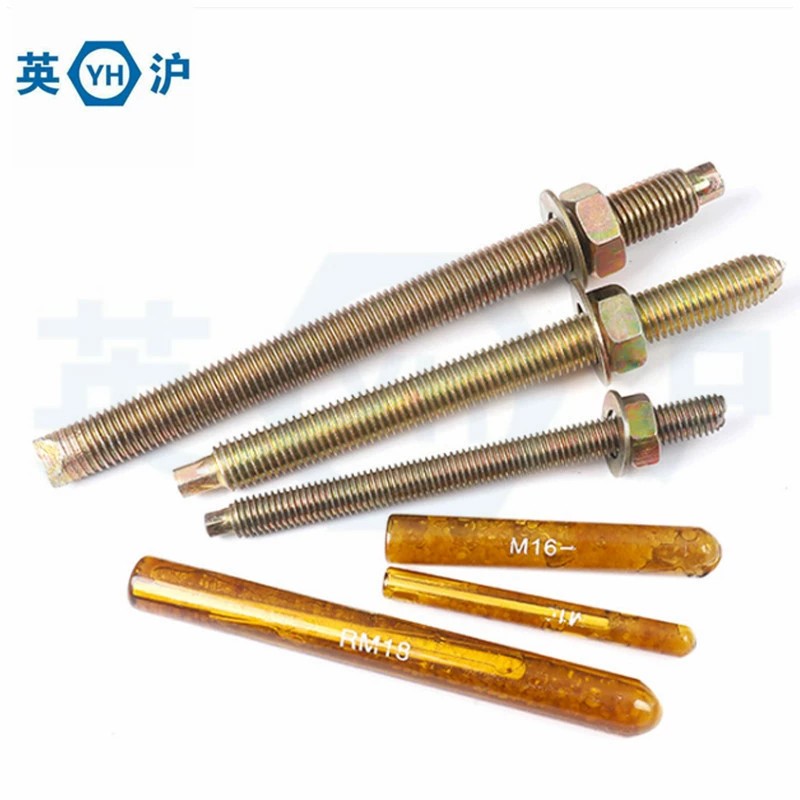

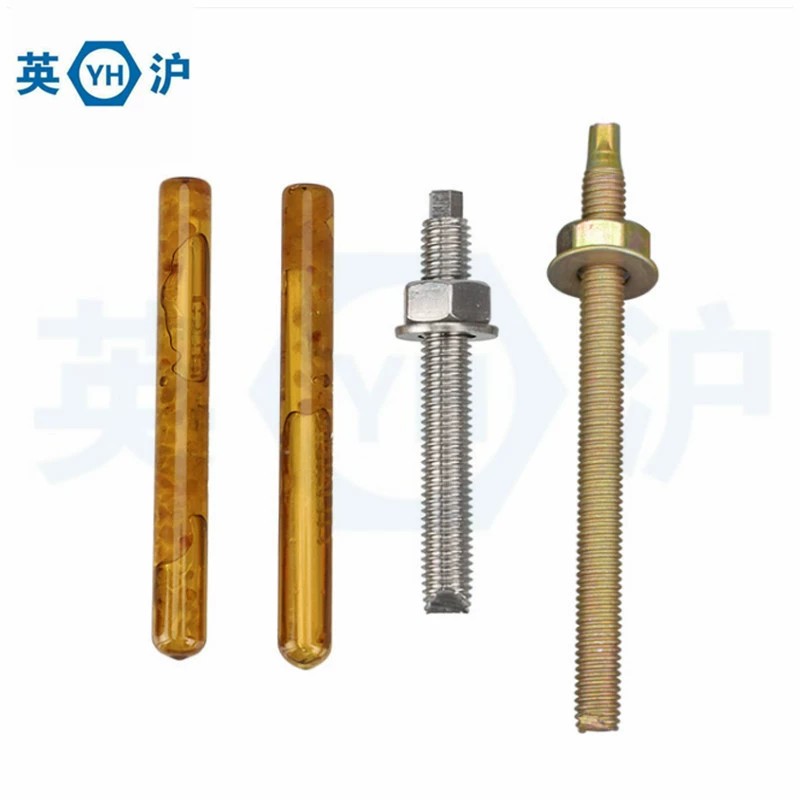

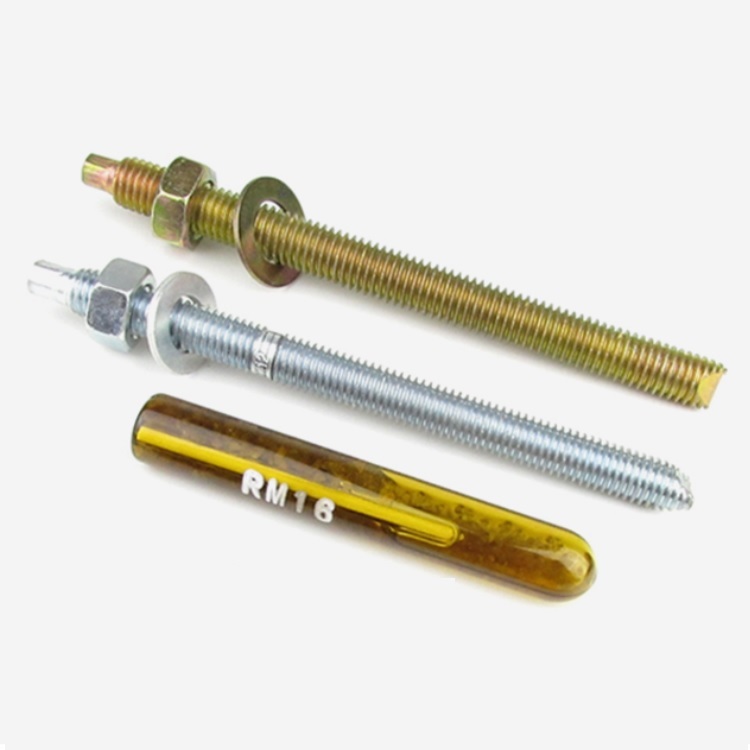

什么是化学锚栓,化学锚栓是一种新型的紧固材料,由化学胶管、螺管、垫圈及螺母组成,螺杆、垫圈、螺母(六角)一般有镀锌钢和不镀锌钢两种,药剂管内药剂有反应树脂.固化剂和石颗粒等成分.可用于各种幕墙、大理石干挂施工中的后加埋件安装，也可用于设备安装，公路、桥梁护栏安装；建筑物加固改造等场合.化学锚栓是继膨胀锚栓之后出现的一种新型锚栓,是通过特制的化学粘接剂,将螺杆胶结固定于砼基材钻孔中,以实现对固定件锚固的复合件.

化学锚栓主要型号规格有:M8*110mm,M10*130mm,M12*145mm,M12*160mm,M16*190mm,M20*260mm,M24*300mm



化学锚栓包含化学药剂和金属螺杆两部分，共同称为化学锚栓，包括三大类：

1.普通化学锚栓：最早传统意义上的定型化学锚栓，药剂和金属螺杆的规格（锚固深度等）固定，一支药剂管配合一支金属螺杆；

2.锚固剂化学锚栓：由锚固剂和金属螺杆配合使用，一支锚固剂可以搭配若干金属螺杆，相比普通化学锚栓，锚固深度可依据使用者要求自行设定

3.防开裂化学锚栓：锚固剂化学锚栓的换代产品，由具有防开裂性能的锚固剂和大螺纹金属螺杆配合使用.

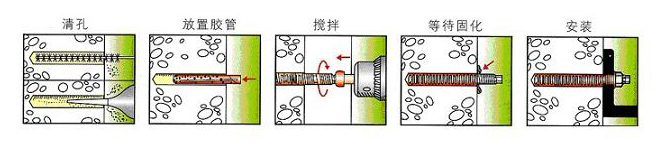

==>化学锚栓使用方法：

1、钻孔：先根据设计要求，按图纸间距、边距定好位置，在基层上钻孔，孔径、孔深必须满足设计要求。

2、清孔：用空气压力吹管等工具将孔内浮灰及尘土清除，保持孔内清洁。

3、置入药剂管：将药剂管插入洁净的孔中，插入时树脂在手温条件下能象蜂蜜一样流动时，方可使用胶管。

4、钻入锚栓：用电钻旋入螺杆直至药剂流出为止。电钻一般使用冲击钻或手钻，钻速为750转/分。这时锚栓旋入，药剂管将破碎，树脂、固化剂和石英颗粒混合，并填充锚栓与孔壁之间的空隙。同时，锚栓也可以插入湿孔，但水必须排出钻孔，凝胶过程及硬化过程的等待时间必须加倍。

5、凝胶过程：保持安装工具不动，化学反应时间见详细资料。

6、硬化过程：取下安装工具静待药剂硬化，化学反应时间见详细资料。

7、固定物体：待药剂完全硬化后，加上垫圈及六角螺母将物体固定便可。

==>化学锚栓规格型号尺寸表：

化学锚栓规格	钻孔直径(mm)	钻孔深度(mm)	锚固长度(mm)	破坏力(KN)
M8 ×110mm	Ф10	80	75	≥20.5
M10 ×130mm	Ф12	95	90	≥30
M12 ×145mm	Ф14	115	110	≥43
M12 ×160mm	Ф14	115	110	≥41.8
M16 ×190mm	Ф18	135	130	≥69.8
M20 ×260mm	Ф24	165	160	≥110.5
M24 ×300mm	Ф28	225	220	≥141







==>化学锚栓技术参数表：

药管型号	螺杆型号	钻孔直径d(mm)	孔深h(mm)	最大锚固厚度t(mm)
M8	M8*110	10	80	13
M10	M10*130	12	90	20
M12	M12*160	14	110	25
M16	M16*190	18	125	35
M20	M20*260	22	170	65
M24	M24*300	28	210	65
M30	M30*380	35	280	65

单个锚栓在大间距、大边距下的设计荷载与破坏荷载（KN）

规格	设计拉力	破坏拉力	设计剪力	破坏剪力
M8	7．4	19．0	7．7	11．4
M10	12．8	30．2	12．6	18．1
M12	14．5	43．8	18．3	26．3
M16	28．9	70．9	34．6	49．0
M20	52．4	127．4	53．5	76．4
