地脚螺栓是把机器等紧固在地面上用的螺栓，拥有较强的稳固性，也叫地脚螺丝。9字地脚螺栓标准GB-T799-1988,地脚螺栓规格:M6-M125.

地脚螺栓一般用Q235钢，即为光圆的。螺纹钢（Q345）强度大，做螺母的丝扣没有光圆的容易。对于光圆地脚螺栓而言，埋深一般为其直径的25倍，然后做一个120mm左右长的90度弯钩。 如果螺栓直径很大（如45mm）埋深太深的话，可以在螺栓端部焊方板，即做一个大头就可以了（不过也是有一定要求的）。埋深和弯钩都是为了保证螺栓与基础的摩擦力，不至于使螺栓发生拔出破坏。

他的作用：是将铸铁平台与基础牢固地连接起来，以免在工作时发生位移和倾覆。铸铁平板在安装过程中用垫铁找平，然后用底脚螺栓固定。

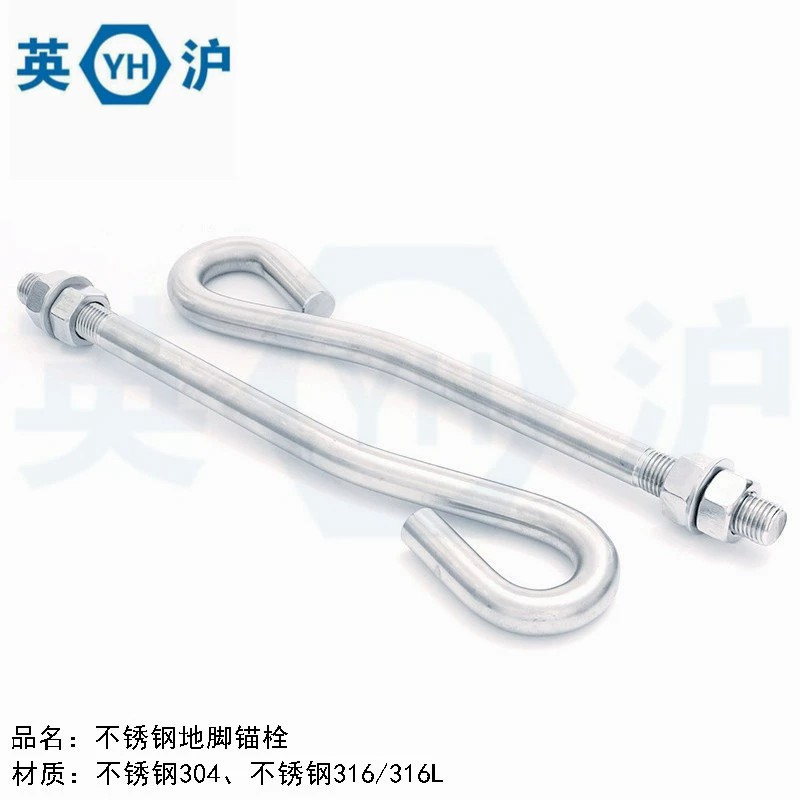

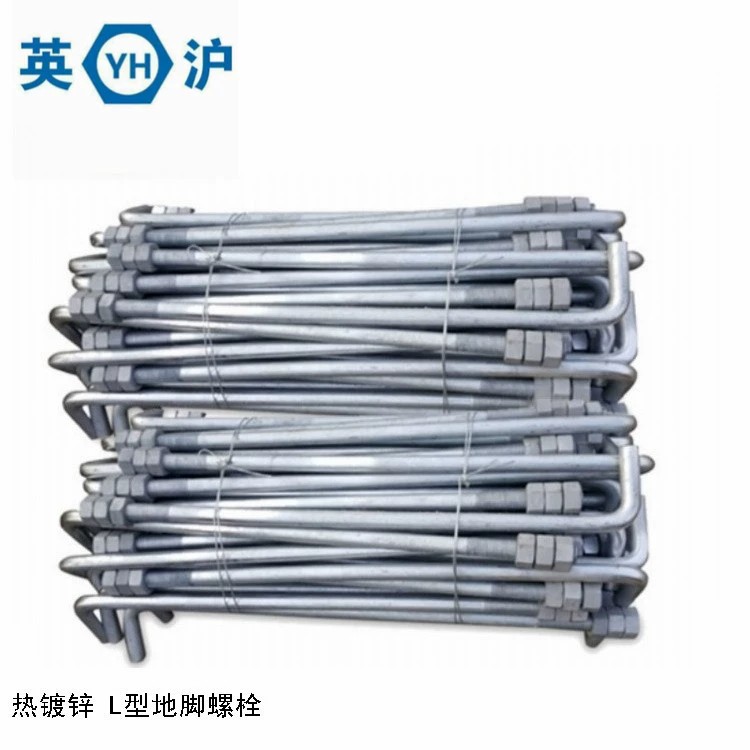

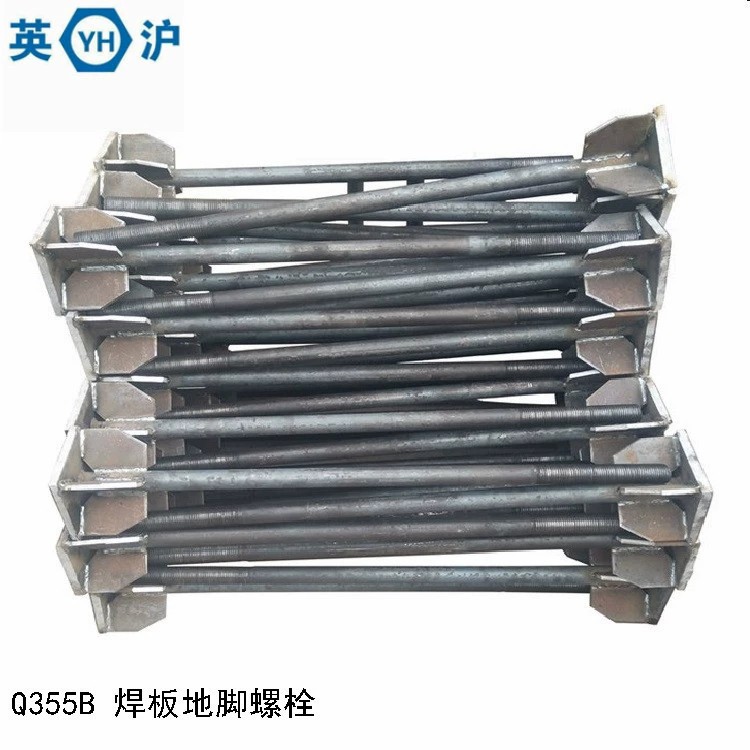

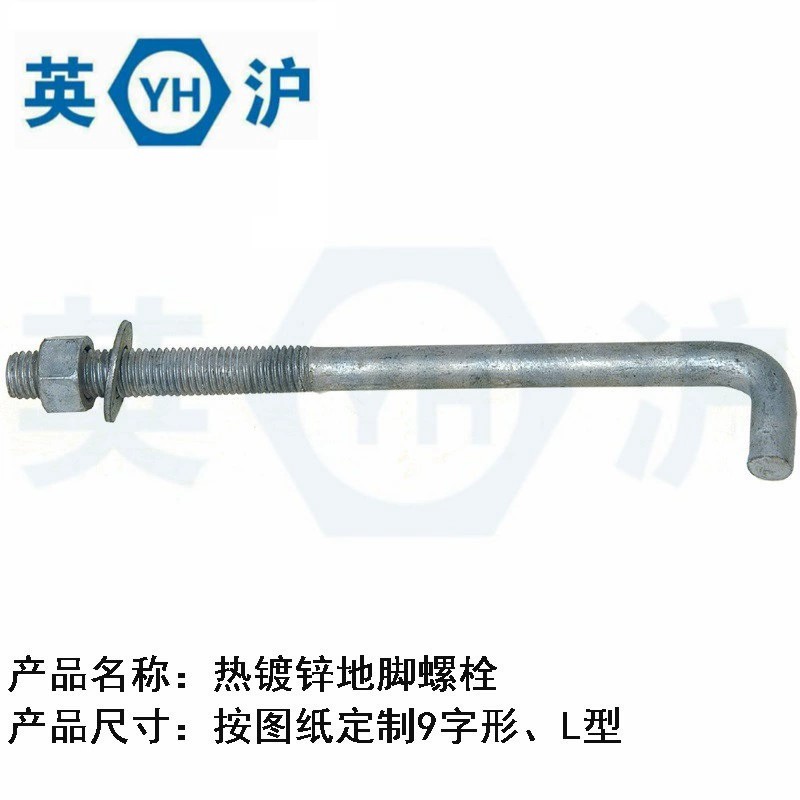

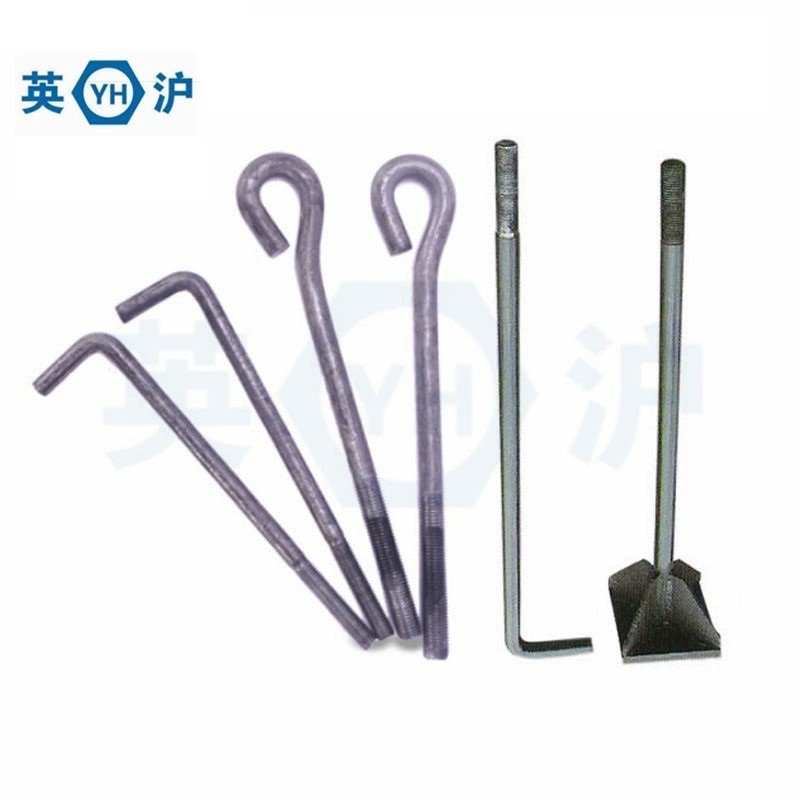

地脚螺栓可分为固定地脚螺栓、活动地脚螺栓、胀锚地脚螺栓和粘接地脚螺栓。其中根据外形不同分为：L型预埋螺栓、9字型预埋螺栓、U型预埋螺栓、焊接预埋螺栓、底板预埋螺栓，应用在铁路,公路,电力企业,水泥厂,矿山,桥梁,汽车,钢结构等行业



地脚螺栓规格尺寸表

螺纹规格d		M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48
b	max	27	31	36	40	50	58	68	80	94	106	118
	min	24	28	32	36	44	52	60	72	84	96	108
D		10	10	15	20	20	30	30	45	60	60	70
h		41	46	65	82	93	127	139	192	244	261	302
L1		l+37	l+37	l+53	l+72	l+72	l+110	l+110	l+165	l+217	l+217	l+225
x               max		2.5	3.2	3.8	4.2	5	6.3	7.5	8.8	10	11.3	12.5
l		80-160	120-220	160-300	160-400	220-500	300-630	300-800	400-1000	500-1000	630-1250	680-1560

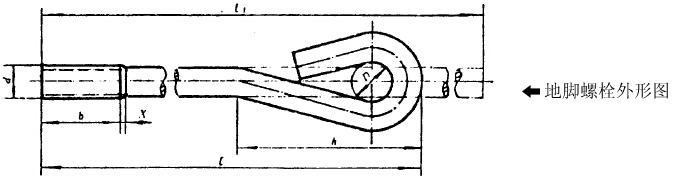

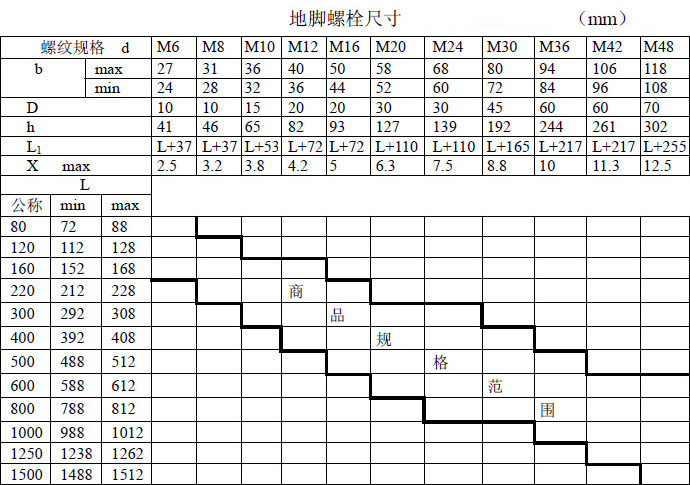

9字地脚螺栓规格尺寸表:

当采用预留孔埋入地脚螺栓时，应首先按国家标准GB799－88选用地脚螺栓。规格及尺寸见下图。当设备对地脚螺栓机械性能及型式有特殊要求时，应由设备专业选材。

国标规定的机械性能等级当d≤39时为4.8级（相当于Q235B），当d＞39时应由材料专业或设备专业确定。

标记示例:

螺纹规格d=M20，公称度L＝400mm，性能等级为3.6级，不经表面处理的地脚螺栓的标记：螺栓GB799 M20×400

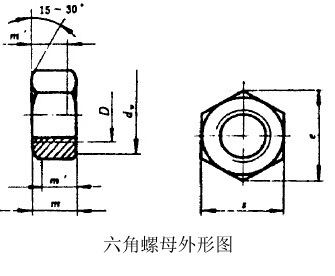

1.地脚螺栓螺母选用:

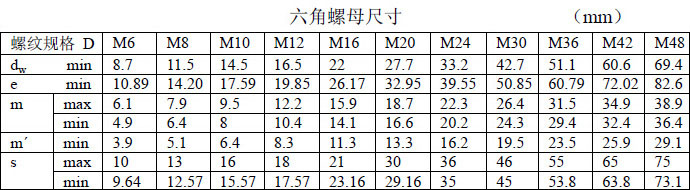

 与地脚螺栓相配的螺母按国家标准GB41－86选用



国标规定的机械性能等级当D≤39时为4、5、级（相当于A3）；当D＞39时应由材料专业或设备专业确定。

标记示例:

螺纹规格D＝M12、性能等级为5级，不经表面处理、C级的Ⅰ型六角螺母的标记示例：螺母GB41－86－M12

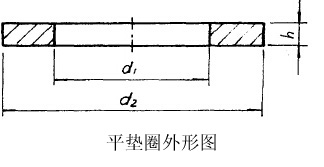

2.地脚螺栓平垫圈选用:

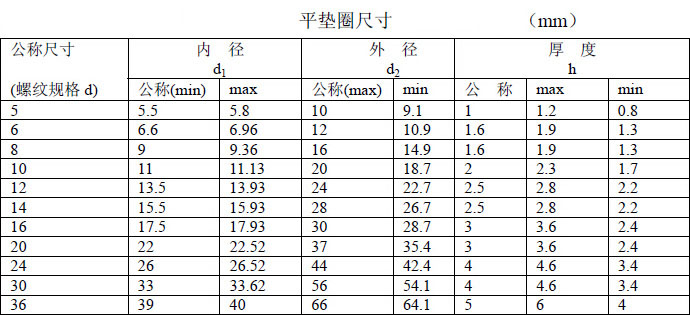

 地脚螺栓平垫圈按国家标准GB95－85选用国标规定的机械性能等级为100HV。

标记示例:

标准系列、公称尺寸d=10mm、性能等级为100HV级（相当于A3）、不经表面处理的平垫圈的标记示例：

垫圈GB95－85－10－100HV
