不锈钢B级等长双头螺柱的标准,304双头螺栓规格参数表

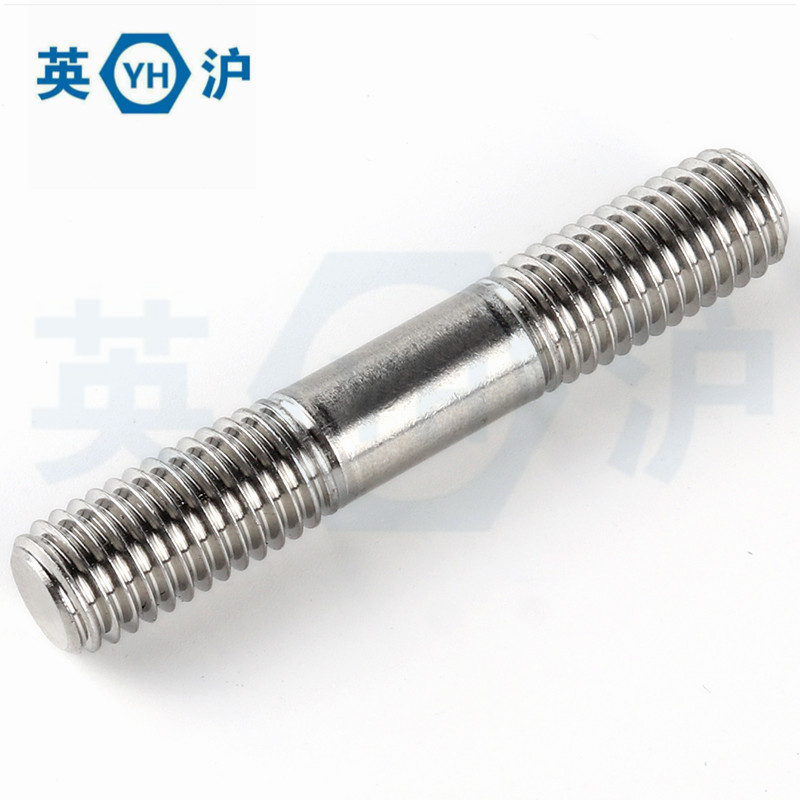

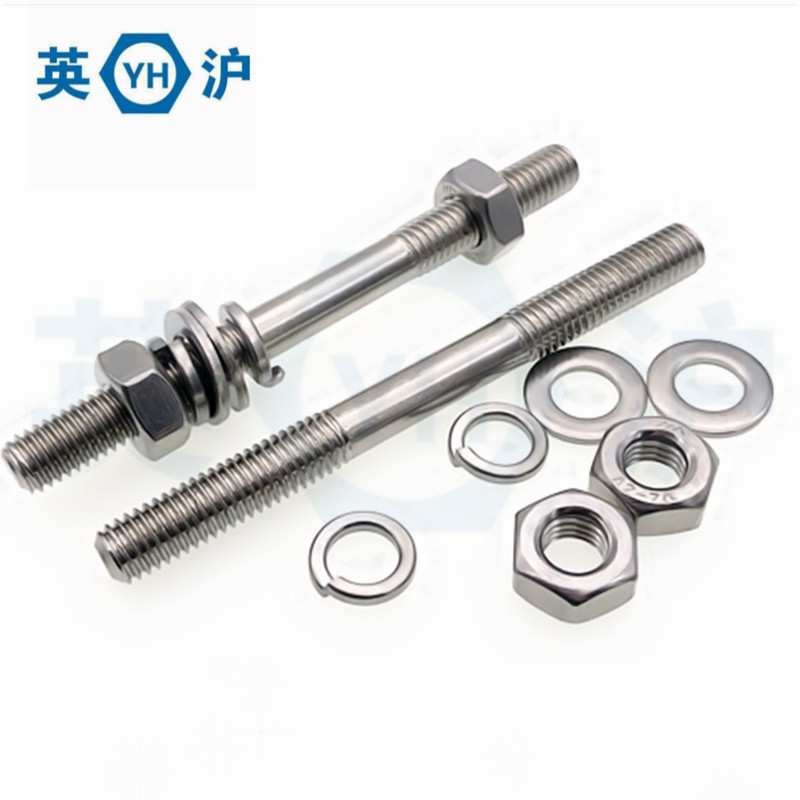

等长双头螺柱是两端均有螺纹的圆柱形紧固件,用于连接机械的固定链接功能,双头螺柱两头都有螺纹,中间的螺杆是光杆,有粗的也有细的。两端均有螺纹的圆柱形紧固件,用于连接机械的固定链接功能。
双头螺柱采用的螺纹一般都是粗牙普通螺纹,也可以根据需要采用细牙普通螺纹或过渡配合螺纹。双头螺柱连接的垫圈可选用平垫圈或弹簧垫圈来起防松的作用,其螺纹连接长度可以根据连接板的厚度进行调整。

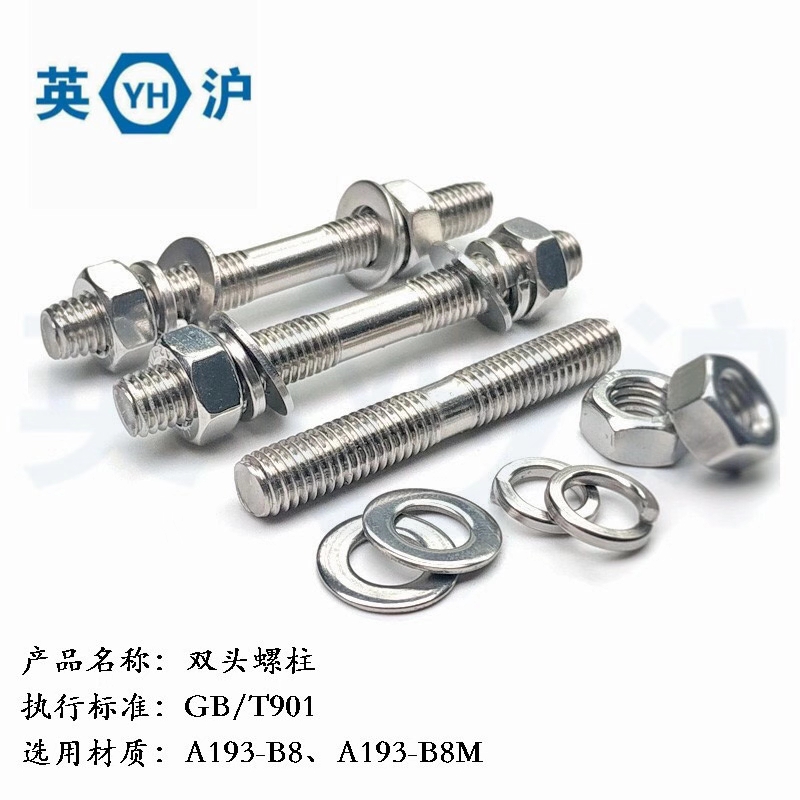

B级等长双头螺柱引用国家标准GB901-88,规定了螺纹直径为M6-M56、B级的等长双头螺柱。

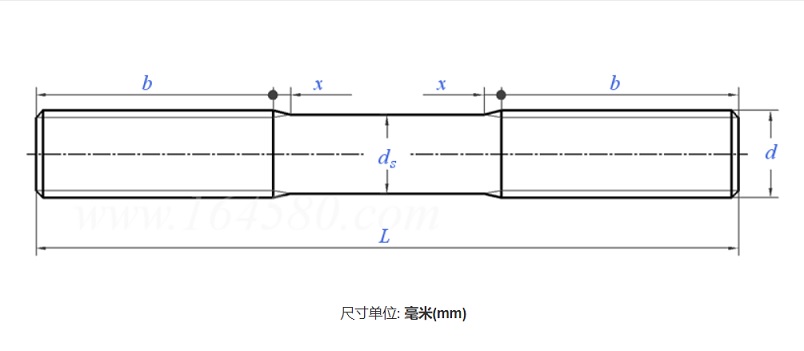

等长双头螺柱B级图纸:
B级等长双头螺柱标准规格参数表:
螺纹规格 | b | X | L |
d | max | ||
M2 | 10 | 1.5p | 10~60 |
M2.5 | 11 | 1.5p | 10~80 |
M3 | 12 | 1.5p | 12~250 |
M4 | 14 | 1.5p | 16~300 |
M5 | 15 | 1.5p | 20~300 |
M6 | 18 | 1.5p | 25~300 |
M8 | 28 | 1.5p | 30~300 |
M10 | 32 | 1.5p | 40~300 |
M12 | 36 | 1.5p | 50~300 |
M14 | 40 | 1.5p | 60~300 |
M16 | 44 | 1.5p | 60~300 |
M18 | 48 | 1.5p | 60~300 |
M20 | 52 | 1.5p | 70~300 |
M22 | 56 | 1.5p | 80~300 |
M24 | 60 | 1.5p | 90~300 |
M27 | 66 | 1.5p | 100~300 |
M30 | 72 | 1.5p | 120~400 |
M33 | 78 | 1.5p | 120~400 |
M36 | 84 | 1.5p | 140~400 |
M39 | 89 | 1.5p | 140~400 |
M42 | 96 | 1.5p | 140~400 |
M48 | 108 | 1.5p | 150~500 |
M56 | 124 | 1.5p | 190~500 |
长度L的范围:
公称 | 10 | 12 | -14 | 16 | -18 | 20 | -22 | 25 | -28 | 30 | -32 | 35 | -38 | 40 | 45 | 50 | -55 | 60 | -65 | 70 |
min | 9.25 | 11.1 | 13.1 | 15.1 | 17.1 | 18.95 | 20.95 | 23.95 | 26.95 | 28.95 | 30.75 | 33.75 | 36.75 | 38.75 | 43.75 | 48.75 | 53.5 | 58.5 | 63.5 | 68.5 |
max | 10.75 | 12.9 | 14.9 | 16.9 | 18.9 | 21.05 | 23.05 | 26.05 | 29.05 | 31.05 | 33.25 | 36.25 | 39.25 | 41.25 | 46.25 | 51.25 | 56.5 | 61.5 | 66.5 | 71.5 |
公称 | -75 | 80 | -85 | 90 | -95 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | 170 | 180 | 190 | 200 |
min | 73.5 | 78.5 | 83.25 | 88.25 | 93.25 | 98.25 | 108.25 | 118.25 | 128 | 138 | 148 | 158 | 168 | 178 | 187.7 | 197.7 |
max | 76.5 | 81.5 | 86.75 | 91.75 | 96.75 | 101.75 | 111.75 | 121.75 | 132 | 142 | 152 | 162 | 172 | 182 | 192.3 | 202.3 |
公称 | 210 | 220 | 230 | 240 | 250 | 260 | 280 | 300 | 320 | 350 | 380 | 400 | 420 | 450 | 480 | 500 |
min | 207.7 | 217.7 | 227.7 | 237.7 | 247.7 | 257.4 | 277.4 | 297.4 | 317.15 | 347.15 | 377.15 | 397.15 | 416.85 | 446.85 | 476.85 | 496.85 |
max | 212.3 | 222.3 | 232.3 | 242.3 | 252.3 | 262.6 | 282.6 | 302.6 | 322.85 | 352.85 | 382.85 | 402.85 | 423.15 | 453.15 | 483.15 |
503.15 |
注:P-粗牙螺距。当L≤50mm或L≤2b时,允计螺柱上全部制出螺纹,但当L≤2b时,亦允许制出长度不大于4P(粗牙螺纹螺柱)的无螺纹部分。
GB901等长双头螺柱的应用
B级等长双头螺柱常用于连接厚度较大,普通螺栓无法连接的场合,如混凝土屋架、屋面梁悬挂单轨梁悬挂件等,也用在主体为大型设备需要安装附件,比如视镜、机械密封座、减速机架等。
由于GB901等长双头螺柱安装好后,易于拆卸更换维修,非常方便,使用也及其广泛,多应用于电力、化工、炼油、阀门、铁路、桥梁、钢构、汽摩配件、机械、锅炉钢结构、吊塔、大跨度钢结构和大型建筑等。
注:P-粗牙螺距。当L≤50mm或L≤2b时,允计螺柱上全部制出螺纹,但当L≤2b时,亦允许制出长度不大于4P(粗牙螺纹螺柱)的无螺纹部分。
B级等长双头螺柱的标注
GB901等长双头螺柱B级的标注示例:
螺纹直径d=10mm、长度l=120mm、机械性能为4.8级、不经表面处理的等长双头螺柱的标记:
螺柱 GB901 M10×120 B级
GB901等长双头螺柱B级的材质及性能
等长双头螺柱B级从材质上分为碳钢等长双头螺柱和不锈钢等长双头螺柱两种。碳钢的材质又分为:4.8级钢、6.8级钢、8.8级钢、10.9级钢、12.9级钢,不锈钢的材质分为:A2-50、A2-70,即SUS304、SUS316。
材质 | 性能等级 | 可选用材料 |
碳钢 | 4.8 | 1008、1010、1015 |
6.8 | 1032、1035、1040、CH38F、1039 | |
8.8 | 1035ACR、1040ACR、CH38F、1045ACR、1039、10B21、10B33、10B38 | |
10.9 | 1045ACR、10B38 | |
12.9 | 1039、10B21、10B33、10B38 |
GB901等长双头螺柱碳钢类的材料一般都需要经过表面处理,表面处理的种类很多,常用的有电镀、发黑、氧化、磷化、非电解锌片涂层处理等,也可依用户的需求来做表面处理。
GB901等长双头螺柱的应用
B级等长双头螺柱常用于连接厚度较大,普通螺栓无法连接的场合,如混凝土屋架、屋面梁悬挂单轨梁悬挂件等,也用在主体为大型设备需要安装附件,比如视镜、机械密封座、减速机架等。
由于GB901等长双头螺柱安装好后,易于拆卸更换维修,非常方便,使用也及其广泛,多应用于电力、化工、炼油、阀门、铁路、桥梁、钢构、汽摩配件、机械、锅炉钢结构、吊塔、大跨度钢结构和大型建筑等。
等长双头螺柱B级从材质上分为碳钢等长双头螺柱和不锈钢等长双头螺柱两种。碳钢的材质又分为:4.8级钢、6.8级钢、8.8级钢、10.9级钢、12.9级钢,不锈钢的材质分为:A2-50、A2-70,即SUS304、SUS316。
材质 | 性能等级 | 热处理 | 维氏硬度 HV | 布氏硬度 HB | 洛氏硬度 HR | 公称抗 拉强度 |
最小抗 拉强度 |
屈服点 | 保证应力 | 规定非比例伸 长应力 |
断后伸长率 | 断面收缩率 | 冲击吸收功 | ||||||
min | max | min | max | min | max | 公称 | min | 公称 | min | ||||||||||
碳钢 | 4.8 | - | 130 | 220 | 124 | 209 | 71 | 95 | 400 | 420 | 320 | 340 | 310 | - | - | - | - | - | |
6.8 | - | 190 | 250 | 181 | 238 | 89 | 99.5 | 600 | 600 | 480 | 480 | 440 | - | - | - | - | - | ||
8.8 | d≤16mm | 淬火并回火 | 250 | 320 | 238 | 304 | 22 | 32 | 800 | 800 | - | - | 580 | 640 | 640 | 12 | 52 | 30 | |
d>16mm | 255 | 335 | 242 | 318 | 23 | 34 | 800 | 830 | - | - | 600 | 640 | 660 | 12 | 52 | 30 | |||
10.9 | 淬火并回火 | 320 | 380 | 304 | 361 | 32 | 39 | 1000 | 1040 | - | - | 830 | 900 | 940 | 9 | 48 | 20 | ||
12.9 | 淬火并回火 | 385 | 435 | 366 | 414 | 39 | 44 | 1200 | 1220 | - | - | 970 | 1080 | 1100 | 8 | 44 | 15 | ||
不锈钢 | SUS304 | 500 | 500 | - | 210 | 0.6d | |||||||||||||
SUS316 | 700 | 700 | - | 450 | 0.4d |
不锈钢等长双头螺柱的规格、性能等级及材料牌号
型 式 | 螺纹规格 | 长度规格 | 性能等级 | 材料牌号 |
等长双头螺柱 B 级 (商品紧固件) |
M10、M12、M14、M16、M20、 M24、M27*、M30*、M33*、 M36*、M39* |
按 GB / T 901的规定 | A2-50、A4-50、 A2-70、A4-70、 A2-80、A4-80 |
—— |
表2(续)
型 式 | 螺纹规格 | 长度规格 | 性能等级 | 材料牌号 |
等长双头螺柱
|
M10、M12、M14、M16、M20、 M24、M27、M30、M33、 M36×3、M39×3、M42×3、 M45×3、M48×3、M52×3b、M56×3b、M64×3b、M72×3b、 M76×3b、M80×3b、M90×3b |
l ≤ 80 mm 时,按5 mm 递增; 80 mm < l <200 mm 时,按10 mm 递增; l>200 mm 时,按20 mm 递增 |
—— | 40Cr、35CrMoA、 25Cr2MoVA、06Cr19Nil0、 06Cr17Nil2Mo2、 З0CrMoA 、 42CrMoA |
a 螺纹公称直径d ≥27 mm 、性能等级为A2-70、A4-70、A2-80、A4-80和螺纹公称直径 d ≥39 mm 、性能等级为A2-50、A4-50的螺栓,其机械性能应由供需双方协议,并可按本表给出的性能等级标志。 b 根据供需双方协议,M52×3~M90×3的等长双头螺柱也可以采用4 mm 螺距。 |
