HG/T20613-2009钢制管法兰用全螺纹螺柱常见规格尺寸

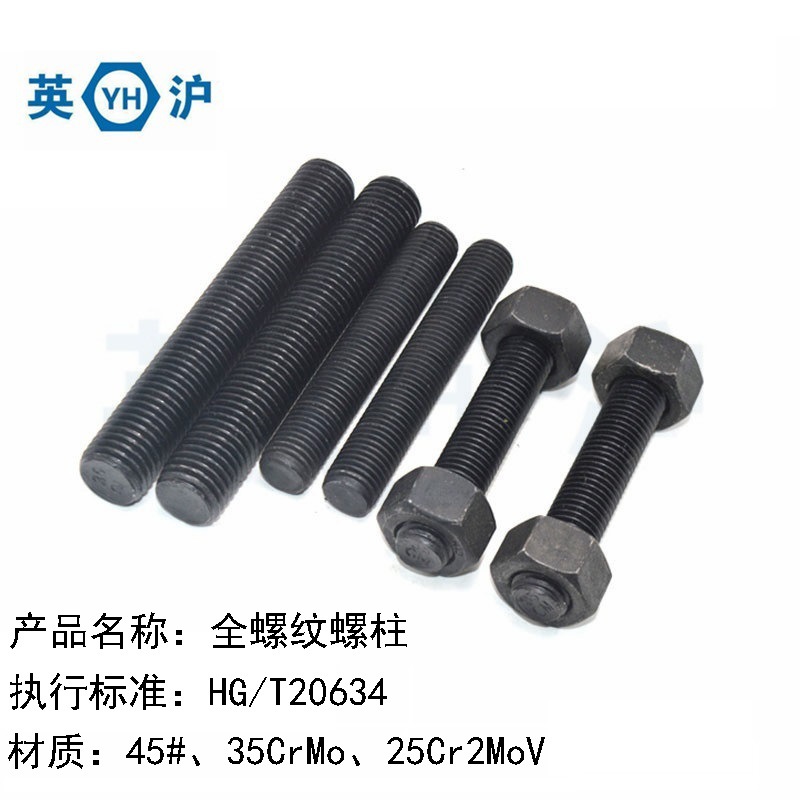

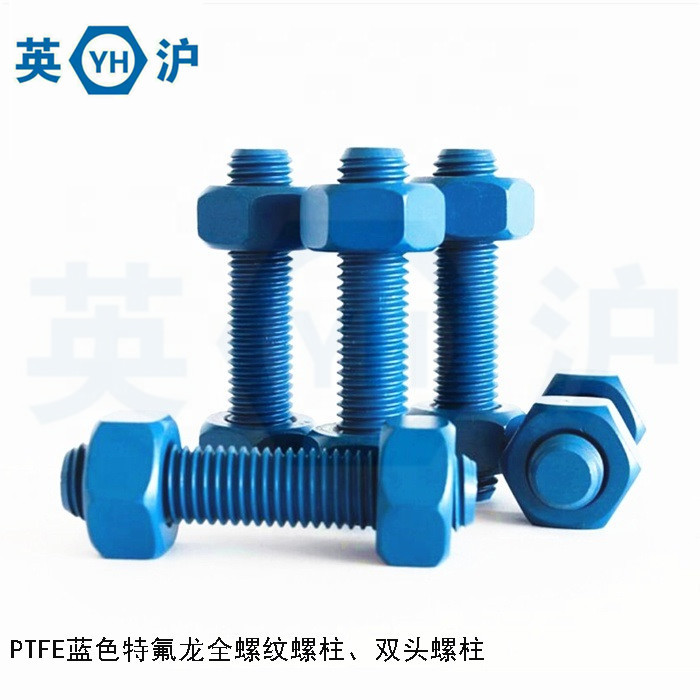

全螺纹螺柱:是一种螺纹分布在全螺栓表面,而双头螺栓两头都是螺纹起始端,中间保留一段没有螺纹,两端螺纹同向也可能反向。整个螺栓都是螺纹,这种螺栓要比六角头螺栓和双头螺栓强度要高,使用范围也越高,六角螺栓和双头螺柱是商品级螺栓,采用性能等级表示。而全螺纹螺柱是专用级螺栓,采用的是材料牌号表示,使用化工装置的材料代用一定要经过设计确认之后才代表。HG/T20613-2009钢制管法兰用全螺纹螺柱常见规格尺寸M10、M12、M16、M20、M24、M27、M30、M33、M36×3、M39×3、M45×3、M52×4、M56×4,表面可以发黑,达克罗,热镀锌,特氟龙等。
国家化工行业标准,HG/T20613-2009《钢制管法兰用紧固件(PN系列)》,标准规定了钢制法兰PN系列用紧固件的形式、尺寸、材料、标记、技术要求和使用规定。标准适用于化工行业标准HG/T 20592 《钢制管法兰(PN系列)》用紧固件,包括六角头螺栓、等长双头螺栓、全螺纹螺栓和螺母。
全螺纹螺柱尺寸和公差以及两端倒角等要求按GB/T 901的规定,全螺纹螺柱的规格和材料按表的规定。
全螺纹螺柱的规格和材料(摘自HG/T 20613—2009) |
||
标 准 |
规 格 |
材料牌号(专用级) |
HG/T 20613 (全螺纹螺柱) |
M10、M12、M16、M20、M24、M27、M30、M33、 M36×3、M39×3、M45×3、M52×4、M56×4 |
35CrMo 42CrMo 25Cr2MoV 0Cr18Ni9 0Cr17Ni12Mo2 A193,B8 Cl.2① A193,B8M Cl.2① A320,L7② A453,660② |
① A193,B8 Cl.2和A193,B8M Cl.2为应变硬化不锈钢螺栓材料,按ASTM A193《高温用合金钢和不锈钢螺栓材料》的规定使用。 ② A320,L7按ASTM A320《低温用合金钢和不锈钢螺栓材料》的规定使用;A453,660按ASTM A453《膨胀系数与奥氏体不锈钢相当的高温用螺栓材料》的规定使用。 |
