首先不锈钢螺栓螺母咬死的原因：

1. 不锈钢相对碳钢而言要软，若锁紧过程中摩擦掉下铁屑，会粘连不掉从而干涉螺纹的顺畅进出，导致牙底与牙顶咬死。锁死或咬死常发生在不锈钢，铝合金及钛合金材料的紧固件上，这些金属合金本身有防腐蚀性能，会在表面受损伤时，在金属表面产生一层薄的氧化层来防止进一步锈蚀。当不锈钢的紧固件被锁紧时，牙纹间所产生的压力与热量会破坏这一氧化层，使的金属螺纹间发生阻塞或剪切，进而发生黏着的现象。

2.螺栓螺母的配合属间隙配合，因为各自存在加工公差，所以内外螺纹在配合时中心轴线基本上不在同一条直线上，偏转角度引起咬死。

3. 锁紧时如果用力不均匀或是倾斜，造成螺栓螺母的中心轴线倾斜造成咬死。

4. 锁紧力过大与不锈钢导热率较低特性易导致螺纹锁死。

5. 螺栓螺母旋转过程中因为摩擦产生热量。不锈钢的导热率相对较低（基本在10-30w/mc°范围内，约为碳钢的1/3），当所产生的压力与热力破坏了氧化铬层（不锈钢之所以不易锈的氧化层）时，使得金属牙纹直接发生阻塞/剪切，加之不锈钢特性较软,进而发生黏着的现象。锁紧力越大产生的热量越大，螺丝牙山部分的不锈钢越容易产生粘连。

预防不锈钢螺栓螺母咬死的措施

1. 不同材料等级的不锈钢螺栓和螺母，例如304螺栓与316螺母配合使用，避免相同材质的材料制成的螺栓和螺母配套使用。

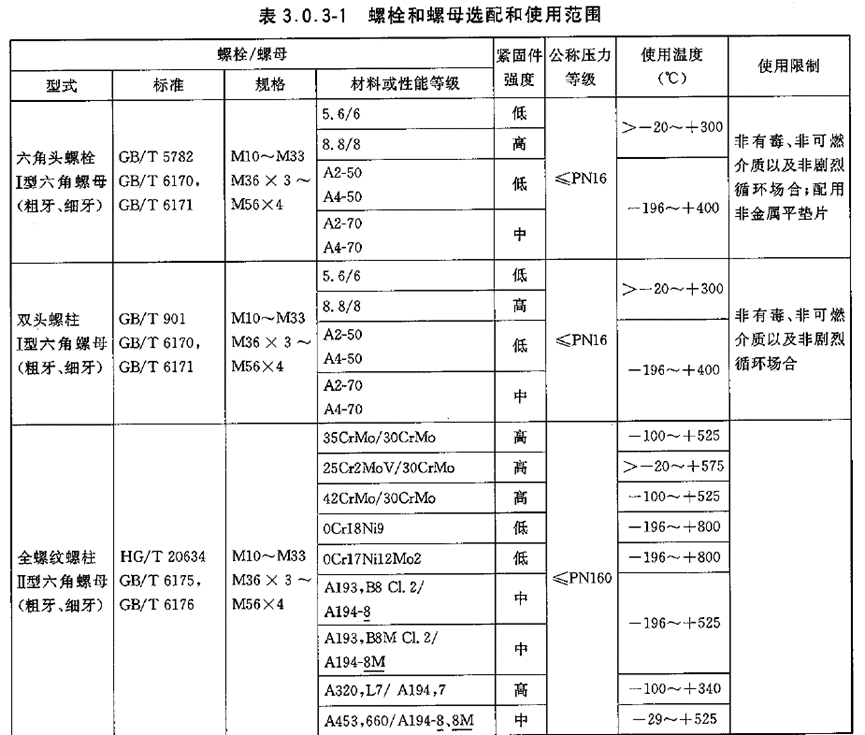

比如在HG/T 20614-2009 《钢制管法兰、垫片、紧固件选配规定》中螺栓螺母一般这样搭配：螺栓/螺母5.6/6，8.8/8，A2-50/A4-50，A2-70/A4-70。如下表所示。



分不清304、316、A2-50，A2-70、A4-50、A4-70的同志请翻看这篇文章：4.8级、5.6级、8.8级、A2-50、A4-70、B8.CL2、B8M.CL2螺栓，螺柱的意思

2. 使用抗咬合剂（润滑剂）。在螺栓和螺母的螺纹上涂抹合适的抗咬合剂，减小螺纹间的摩擦，降低咬死的风险。建议使用黄油，二硫化钼，云母，石墨或滑石粉来做润滑，目前普遍用浸蜡处理来做润滑防锁死。

3. 使用垫圈。垫圈的使用可以防止上锁过紧，减少咬死的风险。

4. 正确操作。在拧紧过程中保持正确的施力方向（勿倾斜）、用力均匀适当，旋入的速度力量要适当，不要过快过大，尽可能选用扭力扳手或套筒扳手，并在高温状态下使用时要冷却并避免快速旋转。

5. 确保螺纹表面质量。螺纹牙纹必须保持洁净，避免粗糙或粘有异物
